UVLED點光源主機機械尺寸
| 4通道UVLED點光源控制主機（按鍵式） | ||
 |
 |
 |

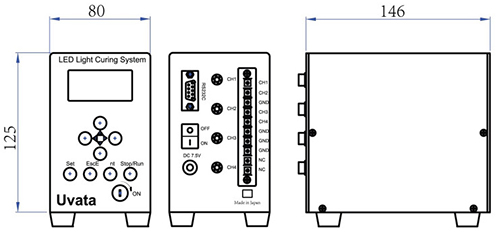

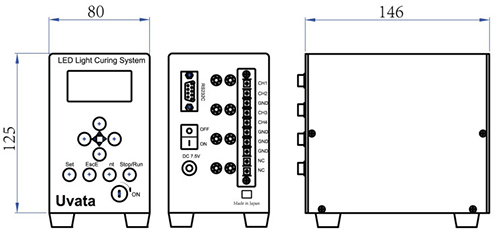

| 4通道UVLED點光源（正） | 4通道UVLED點光源（背） | 4通道UVLED點光源機械尺寸 |
| 8通道UVLED點光源控制主機（按鍵式） | ||
 |
 |
 |
| 8通道UVLED點光源（正） | 8通道UVLED點光源（背） | 8通道UVLED點光源機械尺寸 |
| 8通道UVLED點光源控制主機（觸摸屏） | ||
 |
 |
|

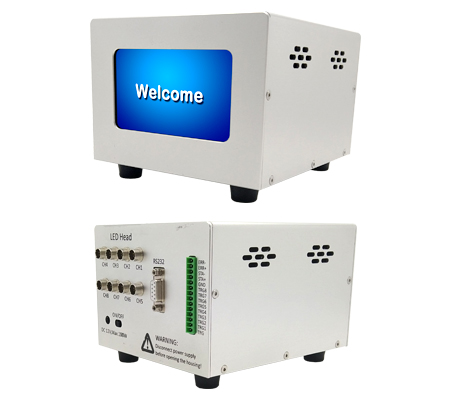

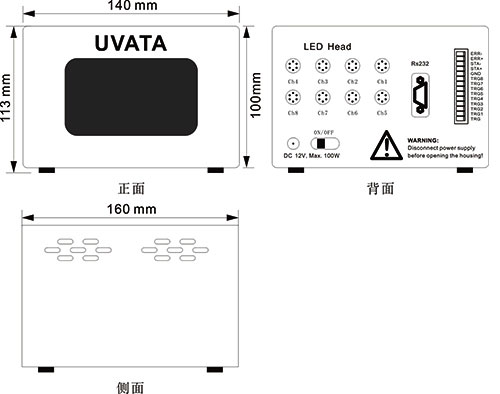

| 8通道UVLED點光源（正/背） | 8通道UVLED點光源機械尺寸 | |

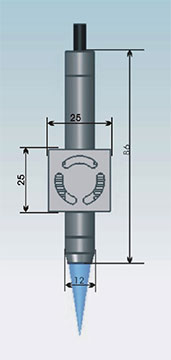

UVLED點光源照射器機械尺寸
 |
 |
 |
 |
 |

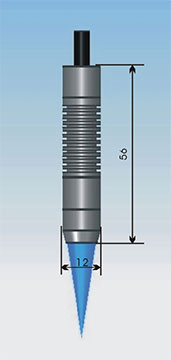

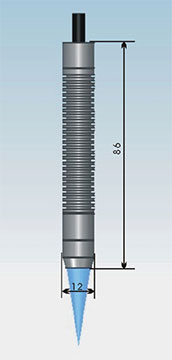

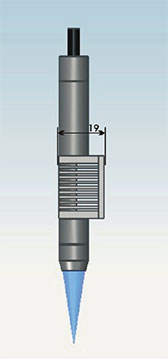

| UPH-56 | UPH-86 | UPH-86F | ||
|---|---|---|---|---|
| 照射器型號 | 波長選擇 | 線纜長度選擇 | 線纜直徑 | 照射器材質 |
| UPH-56 | 365/385/395/405 | 2/3/4/5 | 6 | 紫銅 |
| UPH-86 | 365/385/395/405 | 2/3/4/5 | 6 | 紫銅 |
| UPH-86F | 365/385/395/405 | 2/3/4/5 | 6 | 鋁合金 |
UVLED點光源聚焦鏡頭規格分類
 |
|
||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||||||||||||||
UVLED點光源透鏡
多種規格尺寸的透鏡，可使UVLED點光源靈活應用于各種途徑，達到理想而滿意的效果。
|

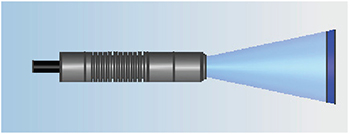

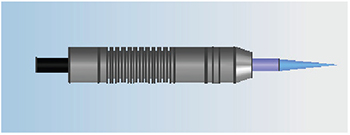

UVLED點光源標準透鏡（圓形照射） UPUL003 φ3 UPUL010 φ10 UPUL004 φ4 UPUL012 φ12 UPUL005 φ5 UPUL015 φ15 UPUL006 φ6 UPUL020 φ20 UPUL007 φ7 UPUL030 φ30 UPUL008 φ8 |
 |

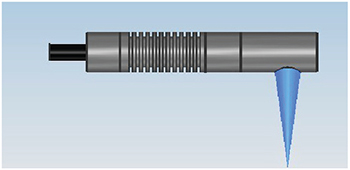

UVLED點光源側視透鏡（圓形照射 角度90度） UPUL004S φ4 UPUL010S φ10 UPUL005S φ5 UPUL012S φ12 UPUL006S φ6 UPUL015S φ15 UPUL007S φ7 UPUL008S φ8 |
 |
|
UVLED點光源線性透鏡（橢圓形照射） UPULL15 3*15 UPULL20 5*20 |
 |
UVLED點光源棒性透鏡（細徑透鏡 圓形照射） UPULR04 φ4 |
 |
UVLED點光源產品優勢

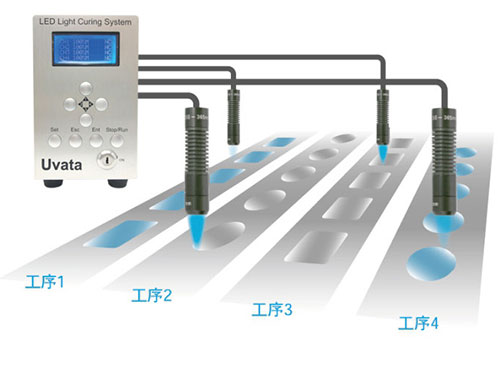

| 獨立控制4LED光頭 分別控制照射功率和時間 分別控制各個LED光頭的照射功率、照射時間。燈管式的情況下每個工序都需要用到1臺，但是UPS81的情況下，1臺控制器可獨立設定4個LED光頭，因此最多可滿足4個工序的需求。另外，根據LED光頭的累計點亮?xí)r間個別提醒更換時期，或發生溫度異常的警告。 |  |

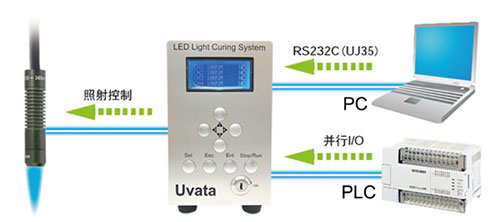

| 外部通信控制 通過外部輸入信號來控制UV照射。 可實現生產線上自動控制。 可使用可編程控制器等外部設備發送并行信號，來控制LED光頭的UV照射時間。 通過操作主體，分別以0.1秒為單位來設定各個LED光頭的UV照射時間，根據外部發來的信號開始照射→結果照射，或者僅在信號持續的時間內進行UV照射等，可實現多種控制，使用UPS81的情況下，還可利用RS232C來控制照射。 |  | |
| 【僅在設定時間內進行UV照射】 | 【所需的時間內進行UV照射】 | |
 |  | |
| 根據外部信號脈沖輸入開始執行UV照射。 設定5.5秒后結束UV照射 | 外部信號ON期間（1秒），持續進行UV照射，OFF期間停止UV照射。 | |

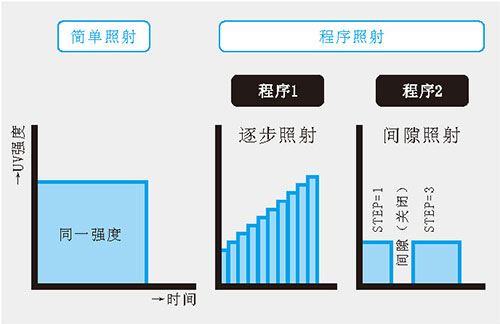

| 程序照射功能 抑制硬化變形，實現高品質，高精度的粘結。 配備有程序照射功能，可根據樹脂、硬化物來控制照射功率和時間。大幅度地減少硬化收縮，實現高品質、高精度的粘結。除使用一定功率進行連續照射的簡單照射外，還可設定逐步照射和間隙照射。逐步照射是指利用程序按照一定的時間來改變功率、同時進行照射；而間隙照射是指按照一定的間隙進行照射?？稍?個LED光頭內分別設定7種10步程序。 |  |
| 超長光頭壽命、經濟實惠的LED方式 與燈管方式相比，LED方式絕對具有光源壽命較長的特點。燈管壽命約為3000小時，而LED的推測壽命約為20000小時。并且，與通常點亮的燈管方式不同，LED可實現僅在需要時進行UV照射。照射ON/OFF時間比為1:4（工序準備時間=5，照射時間=1）的情況下，相當于燈管方式的約10萬小時，可大幅度地削減運行成本和維護工時。 |  |

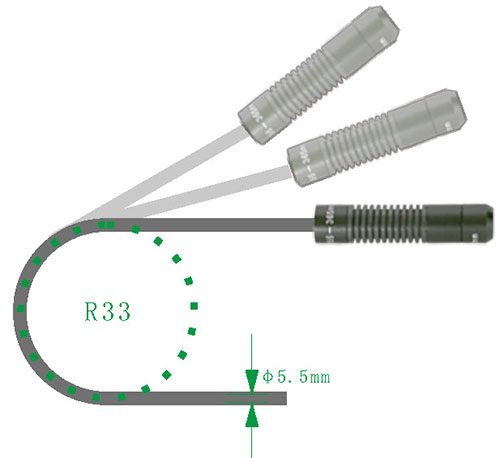

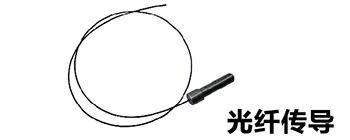

| 采用標準耐彎曲的光頭電纜 考慮到LED光頭需要安裝在可移動位置，反復移動時進行UV照射，采用標準的耐彎曲電纜來用LED光頭連接電纜。即使頻繁地移動LED光頭，也無需擔心會像石英光纖一樣出現折斷，可自由地旋轉（半徑33mm、耐彎曲性1000萬次以上：根據本公司的評估標準）。 |  |
UVLED點光源的行業應用
|
CD、DVD光驅拾取頭的透鏡粘結  |
液晶電路板端子部  |
注射器的黏連  |
|
相機透鏡與光學筒的黏連  |
標簽、印刷的UV油墨固化  |
電子部件的印字固化  |
UVLED點光源產品列表
-
8通道UVLED點光源
Model:UPS81n
觸摸屏控制更直觀，主機后部端子豐富，完美匹配PLC等自動化設備產線，無需二次開發 -
4通道點光源
Model:UPS81
ups81系列UV LED固化機由電源、腳踏開關、吸收紫外線的眼鏡，LED頭控制器和四片紫外。 -
8通道點光源
Model:UPS81n
全新觸控升級，觸摸屏控制顯示，更直觀更方便，同時主機可同時控制8個UVLED點光源光頭 -

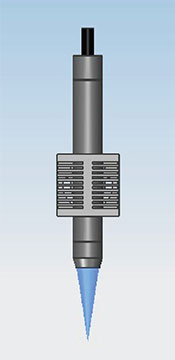

帶風扇點光頭
Model:UPH20862F
光桿長度86mm，線長2米，配合點光源主機使用，波長:365nm,385nm,395nm,405nm -

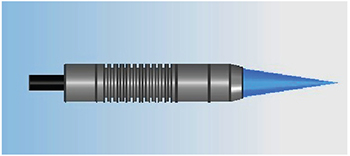

自然冷卻點光頭56
Model:UPH20562
光桿長度56mm，線長2米，配合點光源主機使用，波長可選:365nm,385nm,395nm,405nm -
自然冷卻點光頭86
Model:UPH4486（405nm）
光桿長度86mm，線長2米至5米，配合點光源主機使用，波長:405nm
